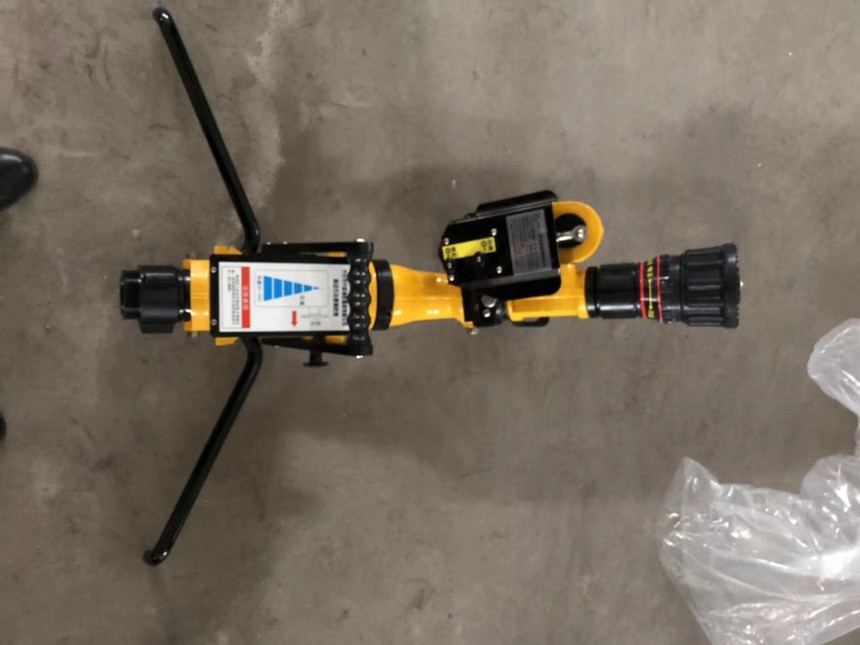

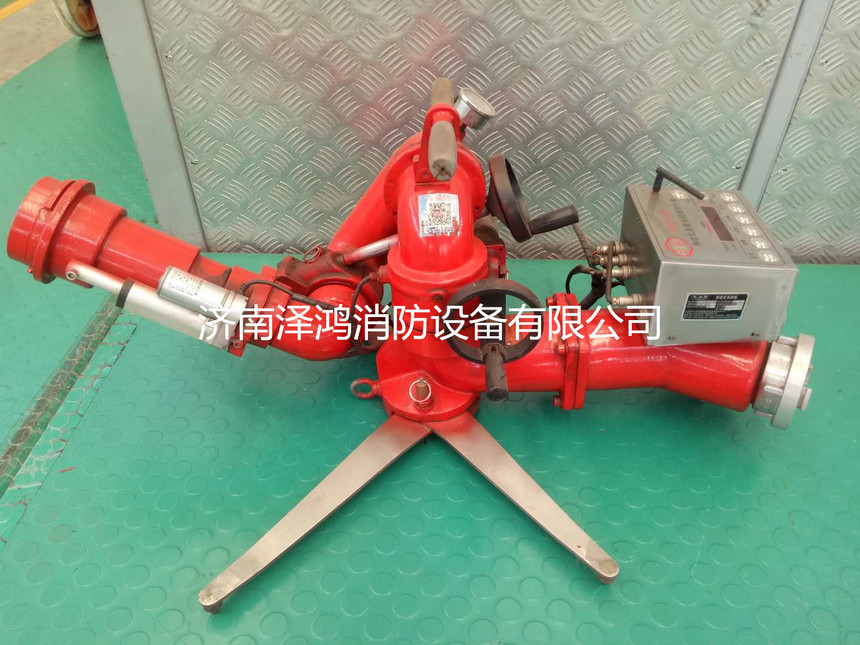

PSY20-80移动式电控自摆炮

随着社会经济的迅速发展国家相继出台了《石油化工企业设计防火规范》，《石油库设计规范》，《输气管道工程设计规范》，《民用建筑设计防火规范》等一系列消防法规，而且颁布了新的《消防法》，因而消防设施的建设也在不断扩大，质量水平和技术水平不断提高，消防炮作为扑救大型火灾的有效设备，该设备广泛应用于各种型号的消防车和各类易燃易爆的石油化工企业、油库区、输油码、机库、大型场馆、商贸中心、会展中心等场所。

    1.消防炮的分类：

  a.按喷射介质可分为：

        1）消防水炮

        2）消防空气泡沫炮

        3）消防泡沫——水两用炮

      b.按控制方法可分为：

        1）手动消防炮

        2）电动消防炮

        3）液动消防炮

      c.按吸入方式可分为：

        1）自吸式泡沫炮

        2）非自吸式泡沫炮

2.消防炮的型号

    1、消防炮的型号意义说明如下：

型号意义举例如下：

PS30-50—固定式消防炮（手动），流量可调为40L/S、40L/S、50L/S。

PSKD30—固定式消防炮（电动），额定流量为30L/S。

PSY20-40—移动式消防炮，流量可调为20L/S、30L/S、40L/S。

PL48—泡沫炮（手动），额定流量为48L/S。

PLKD48—泡沫炮（电动），额定流量为48L/S

2、消防炮的结构组成：消防水炮主要有连接底座、炮体、回转体、炮头（包括：出水管、进水管、双手柄）、炮把手等组成，水炮炮头为直流—喷雾式，（详见图一）；泡沫—水两用炮为泡沫喷管，喷射时，从吸气孔吸入大量的空气，形成空气泡沫混合液喷出，泡沫水两用炮主要有连接底座、转动组（包括定子、转子）、连接组（包括连接套、喷嘴）、炮管和把手等组成（详见图二）

二、消防炮性能参数

消防炮性能参数说明

1.所有水炮均为直流—喷雾射流无级调节。

2.表中所列泡沫炮均为喷射6%型普通蛋白泡沫混合液的参数。

注：用户对所列性能参数有特殊要求是请与制造商联系。

表1 PS系列固定式消防炮、PL系列泡沫炮

表二 移动式消防炮、泡沫—水两用炮的性能参数

注：自吸泡沫时，泡沫射程按表中减少10%
表3 PSKD系列固定式消防炮、PLKD系列泡沫炮

表4 PSKD系列、PSKY系列电动消防炮电气性能参数

三、消防水炮的组装使用方法

1、消防水炮开箱后，请取出封存在炮底座中的压力表一个，将其安装在回转体上。

2、安装方法：首先将球阀与接座连接，再将球阀炮底座连接，（也可与快开自泄炮座、消火栓等组装使用）。

3、流量的调整方法：用大拇指摁下“流量指针”（离开槽底），双手握住炮头的“双手柄”炫至需要的流量位置，松开大拇指使“流量指针”落入槽内，调整完成；如用户无特殊要求，出厂时流量定在50L/S处。固定件号5“流量指针”的定位圈出厂前已调整固定好，请不要私自拆卸。

4、仰俯操作：首先将件号3“缩紧手”松开，握住件号9“操作手把”，做上、下运动即可；也可将调整好使用角度紧固“缩紧手轮”，固定使用。

5、水平回转操作：首先将件号6“蝴蝶螺栓”松开，握住件号9“操作把手”可作360度转动使用；也可旋至在所需要位置紧固“蝴蝶螺钉”，固定使用。

6、使用过程中如发现喷射压力过高（炮的表压）或射程变化变近时，应及时检查炮头内是否有异物堵塞；清理方法如下：用大拇指摁下件号4“定位指针”（离开槽底），面对炮头，双手握住炮头的“双手柄”逆时针旋转70度左右提出炮头，清理完组装复位。件号4“定位指针”与炮头出厂前已调整好相对位置，请不要私自随便改变。

六、泡沫炮的组装方法

1、先将炮体单丝头位置涂抹上黄油，然后将炮头组件安装在单丝头位置。

2、将把手安装在炮体上。

七、消防炮的维护和保养

1、炮底座与炮体之间有一圈钢珠（32个），起到两者固定和水平转动轴的作用，应定期从“直通式压注油杯”口压注黄油（锂基润滑油）；如发现件号6“蝴蝶螺钉”丢失、钢珠掉出，应及时补齐修复，修复前严禁使用，以免发生不应有的事故。

2、消防水炮部件应保持完好，如发现紧固件松动或损坏，应及时修复，各运转部位应定期加注润滑油。

3、消防水炮如在风沙室外安装，请购置炮衣或篷布加以遮盖，以免堵塞炮管和操作失灵。

4、进入冬季，消防炮已经使用，请将炮体存留水排净，以免冻裂炮体。
